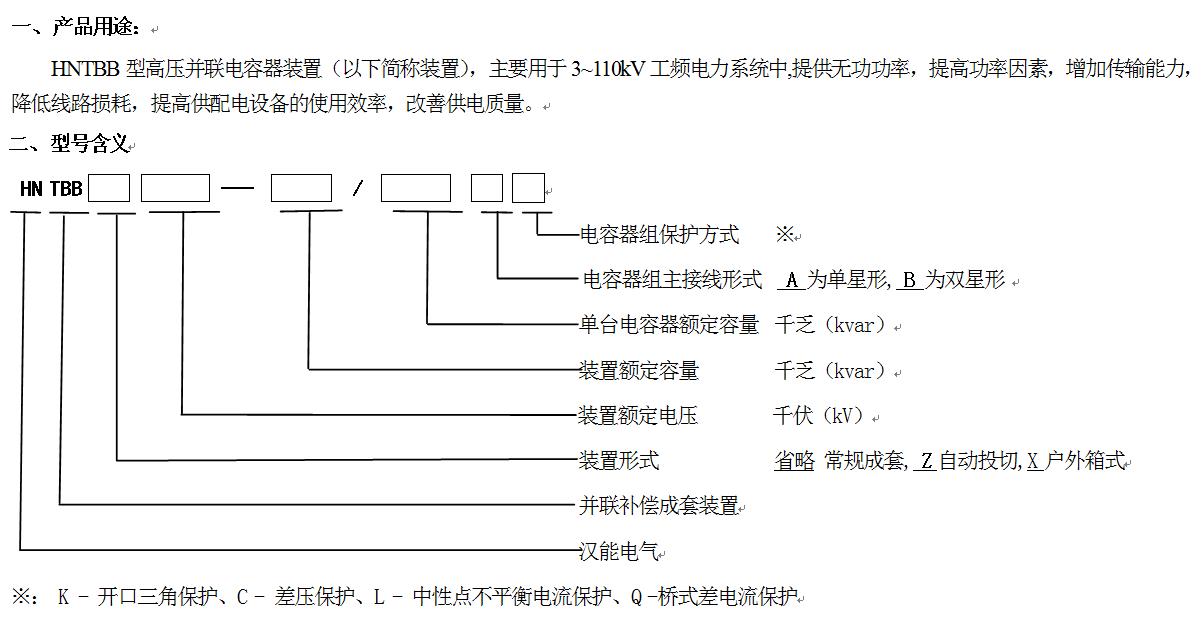

三、运行环境
1. 运行地点海拔不超过1000 m ★
2. 环境温度在 -40～+45℃ ★
3. 环境相对湿度不高于 85% （在20±5℃）
4.装置与地面的倾斜度不超过5°
5. 安装地点无剧烈震动，无有害气体、蒸汽，无导电性、爆炸性尘埃粒子
6. 安装在户内时应有良好的通风
7. 本装置的投切开关，应选用不重燃的符合投切电容器的真空断路器或六氟化硫断路器
8. 在本装置前级，系统应设置过压、欠压、过流、速断等继电保护，并根据装置主接线设置相应的电容器内部故障的继电保护。
★ ：超过此值应在订货时特别提出
四、主要执行标准
1. GB50227-2008 《并联电容器装置设计规范》
2. JB 7111-1993 《高压并联电容器装置》
3. DL/T604-1996 《高压并联电容器装置订货技术条件》
4. GB50060-2008 《3~110kV高压配电装置设计规范》
5.DL/T5014-2010 《330~750kV变电站无功补偿装置设计技术规定》
6.GB/T11024 《标称电压1000kV以上交流电力系统用并联电容器》
装置除执行上述标准，同时还执行装置内主要配套件的标准及技术条件等相关标准。
五、主要技术性能
1. 电容偏差
a 装置内单台电容器容量偏差： -3%～ +5 %
b 装置实测电容和额定电容的偏差：0～ +5 %，任意两相间容量偏差小于 2 %
c 装置内电容器组各串联段的最大与最小电容之比小于 1.02%
2.电感偏差
a 在额定电流下，额定电抗率≥4.5%的电抗器，其电抗值的容许偏差为0~5%，额定电抗率≥1 %的电抗器，其电抗值的容许偏差为0~10%
b 每相电抗值不超过三相电抗平均值的±2%
3.绝缘水平
a 一次回路
序号 | 系统电压（kV） | 1min工频耐受电压(有效值) （kV） | 雷电冲击耐受电压(峰值) (1.2/50ms) （kV） |
1 | 6 | 32 | 60 |
2 | 10 | 42 | 75 |
3 | 20 | 65 | 125 |
4 | 35 | 95 | 200 |
b 二次回路:1min工频耐受电压(有效值)为3kV
4.稳态过电压
装置允许在1.1Un工频稳态过电压下长期运行，在此状态下，包括所有谐波分量在内的电压峰值应不超过1.2√ 2 Un
工频过电压 | 最大持续时间 | 说明 |
1.1倍 | 长期 | 指长期工作的最高值不超过1.1倍 |
1.15倍 | 每24h中30min | 系统电压的调整和波动 |
1.2倍 | 5min | 轻载荷时电压升高 |
1.3倍 | 3min | 轻载荷时电压升高 |
5. 稳态过电流
装置允许在由于过电压及高次谐波造成的有效值1.3 In的稳态过电流下长期运行，对于具有最大正偏差容量的电容器，过电流允许峰值应不超过1.43 In。
六、装置简介
1. 装置的组成
装置主要由下面这些主要部件组成：并联电容器、串联电抗器、放电线圈、氧化锌避雷器、隔离（接地）开关、熔断器、投切装置（自动）、控制和保护装置（自动）等。
a并联电容器： 提供无功功率，一般采用体积小、重量轻、损耗小的全膜电容器。
b串联电抗器：串联在主回路，主要起限制合闸涌流和抑制高次谐波的作用。选用电抗率0.1～1%的电抗器限制合闸涌流，抑制5次及以上谐波选用电抗率4.5～6%的电抗器，抑制3次及以上谐波选用电抗率12～13%的电抗器。
c放电线圈：直接并联连接在电容器两端，保证电容器在退出运行后，使电容器回路间的剩余电压在5秒钟内从2√ 2 Un降至50 V以下。
其二次起到测量和继电保护的作用。
d氧化锌避雷器：并联连接在线路上与地之间，用以限制投切电容器组时所引起的操作过电压。
e隔离（接地）开关：装置分闸后，设置明显断开点，并把母线直接接地及防止前级断路器意外合闸，确保人身安全。
f 投切装置：自动投切装置中，能及时、正确地检测系统参数（无功、电压、时间等）进行综合判断，根据需要（即设定）通过投切开关实施容量的调节，以达到补偿的最佳效果。
g 保护装置：为防止系统异常伤及本装置和及时切除故障电容器以阻止事故扩大而设置。具有不平衡电压（或不平衡电流）、过压、欠压、过流、速断等保护
2. 装置的种类
a户内柜式：柜体采用优质冷轧板，通过电脑数控冲孔折弯而成，散热孔分布在柜门和侧板上，柜门上还装有视镜框，便于巡视观察。柜体防护等级IP2X~IP4X，经磷化处理后喷塑。柜内钢结构件，采用型材或钢板弯折经镀锌处理后加工而成。
l 固定补偿主要有进线柜、串联电抗柜、电容柜等组成。其中：进线柜一般装有进线接入母排、避雷器等；串联电抗柜内装有串联电抗器、隔离开关、放电线圈、二次仪表、二次端子箱等；电容柜内装有电容器、熔断器等。
l 自动补偿主要有进线柜和若干个调节组柜等组成。其中：进线柜一般装有进线接入母排、隔离开关、无功控制器等；调节组柜一般装有电容器、电抗器、放电线圈、真空接触器、避雷器、电流互感器等；。
b户外（内）构架式：一般采用拆装式或焊接式框架结构，外设网状安全围栏的形式。防腐处理为：构架户内冷镀锌，户外热镀锌，围栏一般采用不锈钢材质。主要有电容器组、串联电抗器、放电线圈、避雷器、放电计数器、隔离开关、电流互感器（采用不平衡电流保护有）、支柱绝缘子、连接线等，
l 10kV及以下电压等级的装置不设层间和对地支撑绝缘子，电容器一般为三相布置在一个热镀锌框架上，电容器可卧放也可立放布置。电抗器一般为三相叠放，也可品字或一字形平放布置。也可按用户的要求及现场安装条件设计成不同布置形式。
l 35kV及66kV的装置，一般容量较大，尤其是用于500kV变电站的装置。比较常见的形式为采用三相分相布置，电容器安装在用绝缘子支撑的型钢构架上，构架通常采用热镀锌处理，防腐性能好。根据主接线方案不同，每相有2-4个型钢构架，每个型钢构架上的电容器采用双排（或单排）布置，两个钢构架之间用层间绝缘支撑子支撑，电容器可根据用要求及使用条件可卧放或立放布置，电抗器可选择三相叠放或平放，隔离开关设置在围栏外柱上，整个装置具有安全、合理、便于操作维护等特点，
七、型号规格及主要参数
1. HNTBB系列10kV户内高压电容器成套装置（采用干式铁芯电抗器）见表1
2. HNTBBZ系列10kV高压电容器自动补偿装置（采用干式铁芯电抗器带真空投切开关）见表2
3. HNTBB系列10kV户外高压电容器成套装置（采用空芯电抗器）见表3
4. HNTBB系列35kV高压电容器成套装置（采用干式空芯电抗器）见表4
5. HNTBB系列66kV高压电容器成套装置（采用干式空芯电抗器）见表5
1. HNTBB系列10kV高压电容器成套装置 （户内柜式） 表1
序号 | 型号 | 额定电压 | 额定容量(kvar) | 单台电容器型号 | 电容柜 | 外形尺寸（含门） | 安装尺寸 |
1 | HNTBB10-600/200AK | 10 | 600 | BAM11(12)/√3-200-1W（立放） | 1 | 1250×1650×2600 | 1200×1600 |
2 | HNTBB10-1000/334AK | 10 | 1000 | BAM11(12)/√3-334-1W（立/卧） | 1 | 1250×1650×2600 | 1200×1600 |
3 | HNTBB10-2000/334AK | 10 | 2000 | BAM11(12)/√3-334-1W（立/卧） | 1 | 1650×1650×2600 | 1600×1600 |
4 | HNTBB10-3000/334AK | 10 | 3000 | BAM11(12)/√3-334-1W（立/卧） | 2 | 2450×1650×2600 | 2400×1600 |
5 | HNTBB10-3600/200AK | 10 | 3600 | BAM11/√3-200-1W（立放） | 3 | 3650×1650×2600 | 3600×1600 |
6 | HNTBB10-3600/200AK | 10 | 3600 | BAM11/√3-200-1W（卧放） | 3 | 3850×1650×2600 | 3800×1600 |
7 | HNTBB10-3600/200AK | 10 | 3600 | BAM12/√3-200-1W（立放） | 4 | 5650×1650×2600 | 5600×1600 |
8 | HNTBB10-3600/200AK | 10 | 3600 | BAM12/√3-200-1W（卧放） | 4 | 5850×1650×2600 | 5800×1600 |
9 | HNTBB10-4000/334AK | 10 | 4000 | BAM11/√3-334-1W（立放） | 3 | 2850×1650×2600 | 2800×1600 |
10 | HNTBB10-4000/334AK | 10 | 4000 | BAM11/√3-334-1W（卧放） | 3 | 3650×1650×2600 | 3600×1600 |
11 | HNTBB10-4000/334AK | 10 | 4000 | BAM12/√3-334-1W（立放） | 4 | 4850×1650×2600 | 4800×1600 |
12 | HNTBB10-4000/334AK | 10 | 4000 | BAM12/√3-334-1W（卧放） | 4 | 5650×1650×2600 | 5600×1600 |
13 | HNTBB10-4800/200AK(AC) | 10 | 4800 | BAM11/(2)√3-200-1W（立放） | 4 | 4050×1650×2600 | 4000×1600 |
14 | HNTBB10-4800/200AK(AC) | 10 | 4800 | BAM11/(2)√3-200-1W（卧放） | 4 | 4850×1650×2600 | 4800×1600 |
15 | HNTBB10-4800/200AK(AC) | 10 | 4800 | BAM12/(2)√3-200-1W（立放） | 5 | 6050×1650×2600 | 6000×1600 |
16 | HNTBB10-4800/200AK(AC) | 10 | 4800 | BAM12/(2)√3-200-1W（卧放） | 5 | 6850×1650×2600 | 6800×1600 |
17 | HNTBB10-6000/334AC | 10 | 6000 | BAM11/2√3-334-1W（立放） | 4 | 3650×1650×2600 | 3600×1600 |
18 | HNTBB10-6000/334AC | 10 | 6000 | BAM11/2√3-334-1W（卧放） | 4 | 3850×1650×2600 | 3800×1600 |
19 | HNTBB10-6000/334AC | 10 | 6000 | BAM12/2√3-334-1W（立放） | 5 | 5650×1650×2600 | 5600×1600 |
20 | HNTBB10-6000/334AC | 10 | 6000 | BAM12/2√3-334-1W（卧放） | 5 | 5850×1650×2600 | 5800×1600 |
21 | HNTBB10-8000/334AC | 10 | 8000 | BAM11/2√3-334-1W（立放） | 4 | 4050×1650×2600 | 4000×1600 |
22 | HNTBB10-8000/334AC | 10 | 8000 | BAM11/2√3-334-1W（卧放） | 4 | 4650×1650×2600 | 4650×1650 |
23 | HNTBB10-8000/334AC | 10 | 8000 | BAM11(12)/2√3-334-1W（立放） | 5 | 6050×1650×2600 | 6000×1600 |
24 | HNTBB10-8000/334AC | 10 | 8000 | BAM11(12)/2√3-334-1W（卧放） | 5 | 6850×1650×2600 | 6800×1600 |
25 | HNTBB10-10000/417AC | 10 | 10000 | BAM10.5/2√3-417-1W（立放） | 5 | 5250×1650×2600 | 5200×1600 |
26 | HNTBB10-10000/417AC | 10 | 10000 | BAM10.5/2√3-417-1W（卧放） | 5 | 4850×1650×2600 | 4800×1600 |
27 | HNTBB10-10000/417AC | 10 | 10000 | BAM11(12)/2√3-417-1W（立放） | 6 | 7250×1650×2600 | 7200×1600 |
28 | HNTBB10-10000/417AC | 10 | 10000 | BAM11(12)/2√3-417-1W（卧放） | 6 | 6850×1650×2600 | 6800×1600 |
说明:本表为优先配置,采用GN24隔离开关、干式铁芯电抗器等，表中尺寸仅供参考。
2. HNTBBZ系列10kV高压电容器自动补偿装置 （户内） 表2
序号 | 型号 | 额定电压 | 额定容量(kvar) | 单台电容器型号 | 组数 | 外形尺寸(含门) | 安装尺寸 |
1 | HNTBBZ10-1000（500×2）/167AK | 10 | 1000 | BAM11/√3-167-1W | 2 | 2450×1650×2300 | 2400×1600 |
2 | HNTBBZ10-1500（500+1000）/（167+334）AK | 10 | 1500 | BAM11/√3-167（334）-1W | 2 | 2650×1650×2300 | 2600×1600 |
3 | HNTBBZ10-2000（1000×2）/334AK | 10 | 2000 | BAM11/√3-334-1W | 2 | 2650×1650×2300 | 2600×1600 |
4 | HNTBBZ10-2400（1200×2）/400AK | 10 | 2400 | BAM11/√3-400-1W | 2 | 2650×1650×2600 | 2600×1600 |
5 | HNTBBZ10-3000（1000×3）/334AK | 10 | 3000 | BAM11/√3-334-1W | 3 | 3850×1650×2300 | 3800×1600 |
6 | HNTBBZ10-3600（1200×3）/400AK | 10 | 3600 | BAM11/√3-400-1W | 3 | 3850×1650×2600 | 3800×1600 |
7 | HNTBBZ10-4000（2000×2）/334AK | 10 | 4000 | BAFM11/√3-334-1W | 2 | 4250×1650×2600 | 4200×1600 |
8 | HNTBBZ10-4800（2400×2）/400AK | 10 | 4800 | BAFM11/√3-400-1W | 2 | 4250×1650×2600 | 4200×1600 |
9 | HNTBBZ10-5000（1000×5）/334AK | 10 | 5000 | BAFM11/√3-334-1W | 5 | 6250×1650×2300 | 6200×1600 |
10 | HNTBBZ10-6000（3000×2）/200AK | 10 | 6000 | BAFM11/√3-200-1W | 2 | 6650×1650×2600 | 6600×1600 |
11 | HNTBBZ10-6000（1000×6）/334AK | 10 | 6000 | BAFM11/√3-334-1W | 6 | 7450×1650×2300 | 7400×1600 |
说明:本表为优先配置,采用GN24隔离开关、干式铁芯电抗器、真空接触器等，表中尺寸仅供参考。
3. HNTBB系列10kV高压电容器成套装置（户外） 表3
序号 | 型号 | 额定电压 | 额定容量(kvar) | 单台电容器型号 | 外形尺寸 | 围栏尺寸 |
1 | HNTBB10-1000/334AKW | 10 | 1000 | BAM11(12)/√3-334-1W（立放） | 4500×3000×4000 | 4000×3000 |
2 | HNTBB10-1000/334AKW | 10 | 1000 | BAM11(12)/√3-334-1W（卧放） | 5000×3000×4000 | 4500×3000 |
3 | HNTBB10-2000/334AKW | 10 | 2000 | BAM11(12)/√3-334-1W（立放） | 4500×3000×4000 | 4000×3000 |
4 | HNTBB10-2000/334AKW | 10 | 2000 | BAM11(12)/√3-334-1W（卧放） | 5000×3000×4000 | 4500×3000 |
5 | HNTBB10-3000/334AKW | 10 | 3000 | BAM11(12)/√3-334-1W（立放） | 5000×3000×4000 | 4500×3000 |
6 | HNTBB10-3000/334AKW | 10 | 3000 | BAM11(12)/√3-334-1W（卧放） | 5000×3000×4000 | 4500×3000 |
7 | HNTBB10-3600/200AKW | 10 | 3600 | BAM11(12)/√3-200-1W（立放） | 5500×3000×4000 | 5000×3000 |
8 | HNTBB10-3600/200AKW | 10 | 3600 | BAM11(12)/√3-200-1W（卧放） | 6000×3000×4000 | 5500×3000 |
9 | HNTBB10-4000/334AKW | 10 | 4000 | BAM11(12)/√3-334-1W（立放） | 5000×3000×4000 | 4500×3000 |
10 | HNTBB10-4000/334AKW | 10 | 4000 | BAM11(12)/√3-334-1W（卧放） | 5000×3000×4000 | 4500×3000 |
11 | HNTBB10-4800/200ACW | 10 | 4800 | BAM11(12)/2√3-200-1W（立放） | 6300×3000×4000 | 5800×3000 |
12 | HNTBB10-4800/200ACW | 10 | 4800 | BAM11(12)/2√3-200-1W（卧放） | 6600×3000×4000 | 6100×3000 |
13 | HNTBB10-6000/334ACW | 10 | 6000 | BAM11(12)/2√3-334-1W（立放） | 5500×3000×4000 | 5000×3000 |
14 | HNTBB10-6000/334ACW | 10 | 6000 | BAM11(12)/2√3-334-1W（卧放） | 6000×3000×4000 | 5500×3000 |
15 | HNTBB10-8000/334ACW | 10 | 8000 | BAM11(12)/2√3-334-1W（立放） | 6300×3000×4000 | 5800×3000 |
16 | HNTBB10-8000/334ACW | 10 | 8000 | BAM11(12)/2√3-334-1W（卧放） | 6800×3000×4000 | 6300×3000 |
17 | HNTBB10-10000/417ACW | 10 | 10000 | BAM11(12)/2√3-417-1W（立放） | 6300×3000×4000 | 5800×3000 |
18 | HNTBB10-10000/417ACW | 10 | 10000 | BAM11(12)/2√3-417-1W（卧放） | 6800×3000×4000 | 6300×3000 |
说明:本表为优先配置,采用GW4隔离开关、干式空芯电抗器（三相叠放）。
如电抗器三相平放，则围栏长宽各增加500。表中尺寸仅供参考。
4. HNTBB系列35kV高压电容器成套装置（ 户外） 表4
序号 | 型号 | 额定电压 | 额定容量(kvar) | 单台电容器型号 | 外形尺寸 | 围栏尺寸 |
1 | HNTBB35-10008/417ACW | 35 | 10008 | BAM11(12)/2-417-1W | 8000×8000×5000 | 7500×8000 |
2 | HNTBB35-20016/417ACW | 35 | 20016 | BAM11(12)/2-417-1W | 8500×10000×5000 | 8000×10000 |
3 | HNTBB35-30000/500ACW | 35 | 30000 | BAM11(12)/2-500-1W | 9000×10000×5000 | 8500×10000 |
4 | HNTBB35-40032/417AQW | 35 | 40032 | BAM11(12)/2-417-1W | 10500×9000×5000 | 10000×9000 |
5 | HNTBB35-60000/500AQW | 35 | 60000 | BAM11(12)/2-500-1W | 13000×9000×5000 | 12500×9000 |
说明:本表为优先配置,采用GW4隔离开关、干式空芯电抗器等，表中尺寸仅供参考。
八、存放、安装、验收及维护
1. 电容器装置应存放在干燥、清洁、防水的库房内，避免雨水渗入，严禁卧放、倒置，磕碰、撞击。
2. 打开包装时应对照供货清单检查设备是否完好、齐全，并根据标准、规范进行单项设备验收检验。
3. 按照公司提供的图纸及相关标准，由有专业资质的安装人员进行安装调试。
4. 投运前应做装置的验收试验，合格后方可投入正常运行。
5. 日常操作人员，应做好每天的运行记录，发现异常应及时退出运行，经检验确认装置完好后才能继续投入运行。
6. 装置应定期进行清除积灰，检查有无发热、烧灼、紧固件是否松动等异常现象，发现问题，及时处理。建议装置新投运一个月，应停运全面检查，紧固件重新紧固一遍。
7. 检修时，应切断电源回路，合上接地开关，等放电指示等熄灭后，打开装置门锁，在接触电容器前仍必须进行将电容器两极间直接短接的人工放电处理并挂接地线。
8. 电容器外部熔丝熔断后，严禁简单更换熔丝，直接投入运行！必须测量同相的电容器是否完好无损，在故障排除、检验合格后，方可再进行投运。
9. 装置保护动作后，不允许强行试投。应根据保护动作情况分析，查明原因并排除故障并试验合格后，方可再次投入运行。
